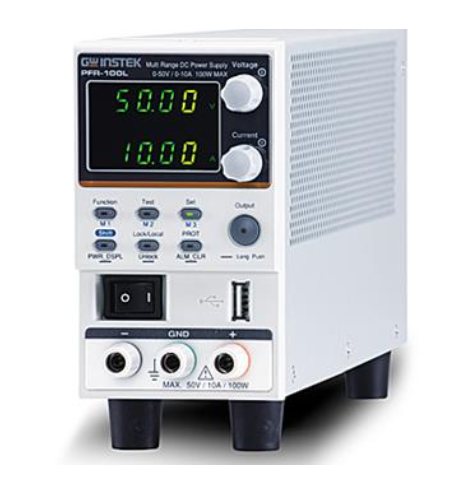

固緯直流電源|PFR-100系列（開關式）|PFR-100L

產品概況：

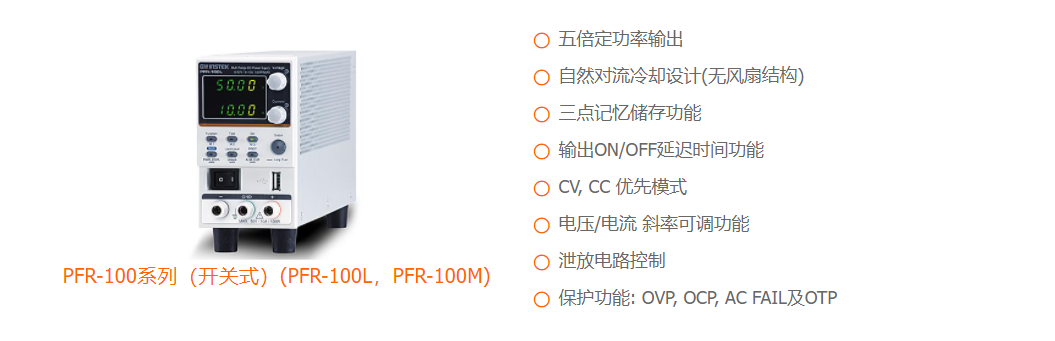

PFR-100系列是小型高性能可編程直流電源,由于有良好的轉換效率,因此采用自然對流設計。無風扇結構使操作人員可以在安靜的環境中更專注于實驗和測試。不會因?yàn)轱L(fēng)扇的運轉而吸入灰塵及雜物,因此,與風扇電源相比,PFR-100系列的使用壽命更長。

PFR-100系列是一款具有5倍定功率的電源, 滿足需要電壓及電流操作范圍更廣的使用者, 額定100W的PFR-100提供二個型號,PFR-100L 最高輸出電壓達 50V(at 2A)或最大輸出電流 10A(at 10V), PFR-100M 最高輸出電壓達250V (at 0.4A) 或最大輸出電流2A(at 50V)。

PFR-100 系列提供前面板和后面板輸出端子。前面板輸出端子可以幫助用戶在調整前面板功能鍵的同時縮短測試線更換時間。后面板輸出端子便于機架安裝的接線操作。3U的高度,70mm的寬度和2.5KG的重量大大提高了PFR-100系列的便攜性。此外,多點模式允許用戶無需使用交換機/集線器即可控制多達31臺PFR-100系列,幫助用戶節省設備成本。

PFR-100的LAN接口是以太網端口。PFR-100還具有內置的Web服務器和直觀的用戶界面。用戶通過包括Internet Explorer,Mozilla Firefox 或 Android 手機在內的通用瀏覽器, 可以隨時隨地監控 PFR-100 的測試和測量。用戶不但可以通過互聯網遠程監控 PFR-100,還可以遠程觀家和調整實驗室的 PFR-100,PFR-100 系列可以監測輸出狀態, 包括OVP,OCP,UVL；并可檢查系統信息,例如本機的序列號,固件版本和互聯網設置。用戶可以遠程調整PFR-100設置,包括輸出電壓/電流,電壓/電流的斜率,泄放電路控制,OCP,輸出電壓的延遲時間和蜂鳴器設置。

PFR-100系列提供特殊功能以滿足不同負載特性的測試要求。CC優先模式可應用于具有二極管特性的DUT,以防止DUT受到浪涌電流的損害。電壓的緩慢上升時間也可以保護坡測器件免受浪涌電流,特別是對于容性負載的測試。啟動泄放電路控制(Bleeder circuit control)當電源關閉或斷開負截時,泄放電阻將消耗濾波電容中的電量。 若沒有泄放電阻,電源的濾波電容可能仍帶電,造成潛在危險,在自動測試系統中,泄放電阻可讓PFR-100快速放電回復到預備狀態等待下一次的執行。

標準配件：

CD (使用手冊,程控手冊) x 1,電源線x 1

GTL-134 測線 x 1, 配件包,

GTL-104A 測線 & PFR-001 配件組 (PFR-100L)

GTL-105A 測線 & PFR-002 配件組(PFR-100M)

選配 (原廠安裝)

PFR-GL LAN + GPIB界面

選配配件

GTL-258 GPIB線材, 2000mm

PSU-232 RS-232 線材(DB9連接套件)

PSU-485 RS-485 線材(DB9連接套件)

GTL-246 USB 線材(USB 2.0 Type A- Type B線材,

GRA-431-J-100 機架(JIS)AC 100V

GRA-431-J-200 機架(JIS)AC 200VGRA-431-E-100機架(EIA)AC 100V

GRA-431-E-200機架(EIA)AC 200V

GTL-259    RS232   線材(DB9 to RJ45, 2M ,PFR/PSU OPT)

GTL-260    RS485   線材(DB9 to RJ45, 2M ,PFR/PSU OPT)

GTL-261    串聯傳輸線(MASTER+TERMINAL, 0.5M)

GTL-262    串聯傳輸線(SLAVE, 0.5M)
