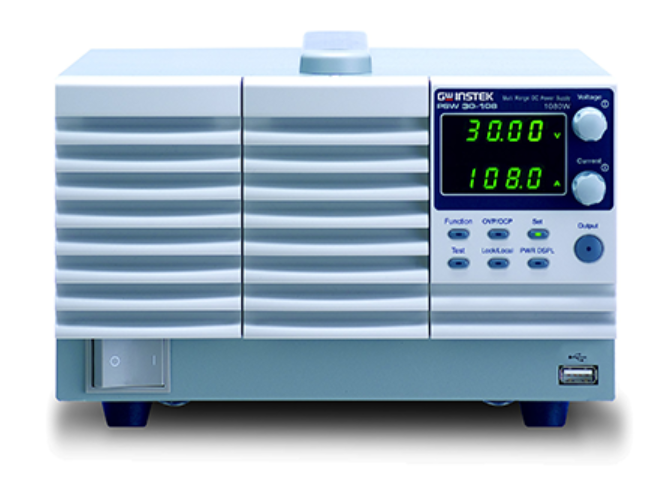

固緯直流電源|PSW系列（開關式）|PSW 30-36

產品概況：

PSW-系列是一款單路輸出、多量程可編程開關直流電源，最大功率1080W。該系列涵蓋15種機型，提供30V、40V、80V、160V、250V和800V的額定電壓和360W、720W和1080W的最大輸出功率。多量程操作可以靈活有效的設置電壓和電流。用戶最多能串行連接2臺或并行連接3臺PSW電源，這種提供更高輸出電壓或電流的連接能力極大的擴展了它的應用范圍。靈活的多量程操作和串/并聯連接，您無需再花費資金購買多種電源產品，PSW-系列完全可以滿足不同層次的電源需求。

 PSW-系列的C.V/C.C優先選擇模式能夠很好的保護待測物。當輸出開啟時，傳統電源通常處于C.V模式，這會瞬間給電容性負載或強電流負載帶來一個較大的浪涌電流。以LED的I-V曲線驗證為例，使用傳統電源就難以完成測量工作。C.V模式下連接LED與電源，打開輸出，當電壓超過LED正向電壓時，電流突然增大并超過預設限流值。由于偵測到浪涌電流，電源由C.V模式轉換為C.C模式。雖然模式轉換后電流逐漸穩定，但C.V和C.C相交處的尖峰電流可能會造成待測物損壞。然而，PSW-系列在輸出開啟瞬間，能優先運行在C.C模式，避免突發的尖峰電流，保護器件免遭浪涌電流損壞。

PSW-系列設計了可調斜率功能，用戶可以設置輸出電壓或輸出電流的上升時間(由低電平變?yōu)楦唠娖?和下降時間(由高電平變?yōu)榈碗娖?。當電壓或電流準位變化時，可調斜率有利于待測物的特性驗證。通常情況下，生產測試照明裝置和大型電容時會在輸出打開瞬間引發浪涌電流，這嚴重縮短了DUT壽命。為了避免浪涌電流破壞強電流器件，在開關瞬間光滑和緩慢的電壓傳輸可以顯著減少浪涌電流，保護器件免遭大電流損壞。

PSW-系列提供OVP和OCP保護，保護電平默認為額定輸出電壓/電流的110%。一旦超過預設值，輸出立刻關閉。PSW-系列標配USB Host/Device、LAN接口和GPIB-USB及RS232-USB選配接口，所有接口均支持LabView驅動和數據記錄PC軟件。后面板的模擬控制/監控接口，可以外部控制電源開/關和外部監控輸出電壓和電流。

PSW電源TEST腳本編輯介紹https://v.youku.com/v_show/id_XNDYxNzM0MjQ0NA==.html

固緯電子 PSW可編程開關直流電源 網絡接口設置http://v.youku.com/v_show/id_XMTU5ODgzNTM2OA==.html?spm=a2hzp.8253869.0.0

可編程開關多量程直流電源PSW系列介紹http://v.youku.com/v_show/id_XNjA0NjIxNDI4.html?spm=a2hzp.8253869.0.0

配件：

使用手冊×1，編程手冊×1，GTL-123測試導線×1(PSW 30V/80V/160V)，

電源線×1(視區域不同),GTL-240 USB線“L”型×1

PSW-004   基本工具包×1(PSW 30V/80V/160V)

包括：M4接線螺釘和墊圈×2，隔塵網×1，模擬控制保護模×1，模擬控制鎖桿×1，M8接線螺栓，螺帽和墊圈×2

選配附件

PSW-001  PSW-系列工具包

PSW-002  簡易IDC工具

PSW-003  觸點清除工具

PSW-005  數據線，串聯2臺PSW-系列(PSW 30V/80V/160V)

PSW-006  數據線，并聯2臺PSW-系列

PSW-007  數據線，并聯3臺PSW-系列

GUG-001  GPIB-USB適配器

GRA-410-J   機框裝配提手

GRA-410-E  機框裝配提手

GUR-001  RS232-USB線

GTL-130  測試線：2×紅，2×黑（PSW 250V/800V)

PSW-010  過濾器(Type II/III)

GET-001  延伸端子(PSW 30V/80V/160V)

GET-002  延伸端子(PSW 250V/800V)
