| 品牌安川 | 有效期至長期有效 | 最后更新2024-04-23 10:28 |
| 負載：8KG | 工作范圍：727mm | |
| 瀏覽次數40 |
生產效率大幅度提升
●合成速度比原有機型提升約30% 實現節拍時間縮減
●采用了減小手臂與周邊設備的干涉的設計
●大負載可實現多個領域的搬運
●采用中空手臂構造，可將傳感線纜以及氣體管道內置其中
抗干擾的堅固構造
●機器人手腕部分采用IP67標準
●可對應接頭基座面向下引出
提升維護性
●減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
● 大幅度縮減電纜定期更換作業時間

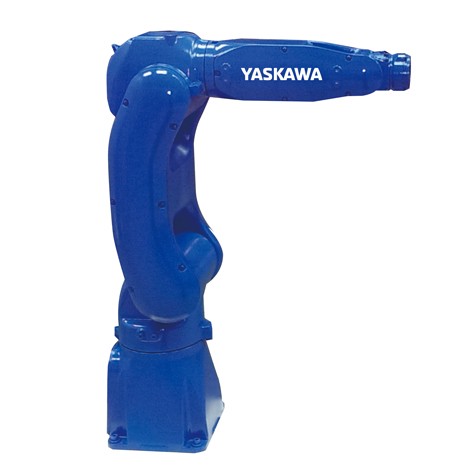

| 標準規格 | GP8 | |
|---|---|---|
| 型號 | YR-1-06VXH12-A00 | |
| 構造 | 垂直多關節型（6個自由度） | |
| 可搬質量*1 | 8kg | |
| 重復定位精度*2 | 0.01mm | |
| 動作范圍 | S軸（旋轉） | -170° - +170° |
| L軸（下臂） | -65° - +145° | |
| U軸（上臂） | -70° - +190° | |
| R軸（手腕旋轉） | -190° - +190° | |
| B軸（手腕擺動） | -135° - +135° | |
| T軸（手腕回轉） | -360° - +360° | |
| 最大速度 | S軸（旋轉） | 7.94rad/s, 455°/s |
| L軸（下臂） | 6.72rad/s, 385°/s | |
| U軸（上臂） | 9.07rad/s, 520°/s | |
| R軸（手腕旋轉） | 9.59rad/s, 550°/s | |
| B軸（手腕擺動） | 9.59rad/s, 550°/s | |
| T軸（手腕回轉） | 17.45rad/s, 1000°/s | |
| 容許力矩 | R軸（手腕旋轉） | 17N.m |
| B軸（手腕擺動） | 17N.m | |
| T軸（手腕回轉） | 10N.m | |
| 容許慣性力矩 （GD2/4） | R軸（手腕旋轉） | 0.5kg.m2 |
| B軸（手腕擺動） | 0.5kg.m2 | |
| T軸（手腕回轉） | 0.2kg.m2 | |
| 本體質量 | 32kg | |
| 防護等級 | 本體：IP67, 手腕軸：IP67 | |
| 安裝環境 | 溫度 | 0° - +45° |
| 濕度 | 20% - 80%RH（無結露） | |
| 震動 | 4.9m/s2以下 | |
| 其他 | 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 | |
| 電源容量*3 | 1kVA | |
| 安裝方式*4 | 置地式，倒掛式，壁掛式，傾斜式 | |
*1：U臂上的負載隨手腕部負載重量變化。
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：壁掛式，傾斜式安裝時，S軸的動作會有限制。(注)本表是以SI單位系為記載。
