選擇 FLEX Ex I/O  通信適配器和分配方法

步驟 1 -  選擇：

帶有同軸電纜隔離器的 ControlNet Ex  網絡通信適配器，以便在危險區域中進行分配

ControlNet 網絡的診斷功能和通信可靠性使其成為在危險區域應用中分配 I/O 的理想選擇。

冗余介質 ControlNet Ex 通信適配器 (1797-ACNR15) 不但通信速度快，而且能夠與多達 8 個 I/O 模塊的最多 128 個 I/O 點進行通信。

危險區域中的 ControlNet Ex 網段必須與安全區域中的其它 ControlNet網段隔離以進行保護。隔離可通過兩種方式實現：使用一對光纖集線器 / 中繼器將同軸電纜更換為光纖，或使用同軸電纜隔離器。

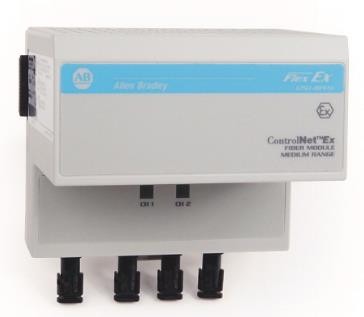

ControlNet 光纖集線器 (1786-RPA 與 1786-RPFM) 和 ControlNet Ex 光纖集線器 (1797-RPA 與 1797-RPFM) 的組合可在危險區域與安全區域之間實現優質、高速、可靠的數據和通信。該產品組合可用作危險區域和安全區域之間的本質安全隔離器，并且可進行最遠達三公里的長距離通信，最適合適配器和 I/O 點距離遠、數量多的情況。

安裝在危險區域的本質安全網絡和 I/O 系統可直接從數據源收集數據，并通過最短接線將其送出該區域。這樣就可以大幅減少接入危險區域的電纜以及所使用的電纜槽和導線管。

若要將 FLEX Ex 模塊和 FLEX I/O 模塊連接到同一適配器，可在導軌上將它們分別置于總線隔離器模塊 1797-BIC 和 1797-CEC 的適當一側。此解決方案高度靈活且經濟實用，可將本質安全系統和非本質安全系統相結合。混合系統可配置用于：

? 與傳統 IS 和 I/O 系統非常相似的安全區域

? 物理隔離距離較短的危險和安全控制設備

? 采用非本質安全通信適配器的 FLEX Ex I/O
