選擇 FLEX Ex I/O  通信適配器和分配方法

步驟 1 -  選擇：

帶有同軸電纜隔離器的 ControlNet Ex  網絡通信適配器，以便在危險區域中進行分配

ControlNet 網絡的診斷功能和通信可靠性使其成為在危險區域應用中分配 I/O 的理想選擇。

冗余介質 ControlNet Ex 通信適配器 (1797-ACNR15) 不但通信速度快，而且能夠與多達 8 個 I/O 模塊的最多 128 個 I/O 點進行通信。

危險區域中的 ControlNet Ex 網段必須與安全區域中的其它 ControlNet網段隔離以進行保護。隔離可通過兩種方式實現：使用一對光纖集線器 / 中繼器將同軸電纜更換為光纖，或使用同軸電纜隔離器。

ControlNet 光纖集線器 (1786-RPA 與 1786-RPFM) 和 ControlNet Ex 光纖集線器 (1797-RPA 與 1797-RPFM) 的組合可在危險區域與安全區域之間實現優質、高速、可靠的數據和通信。該產品組合可用作危險區域和安全區域之間的本質安全隔離器，并且可進行最遠達三公里的長距離通信，最適合適配器和 I/O 點距離遠、數量多的情況。

安裝在危險區域的本質安全網絡和 I/O 系統可直接從數據源收集數據，并通過最短接線將其送出該區域。這樣就可以大幅減少接入危險區域的電纜以及所使用的電纜槽和導線管。

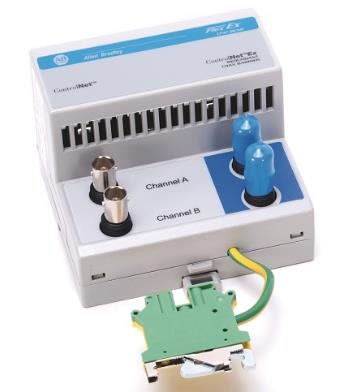

冗余介質 ControlNet 同軸電纜隔離器 (1797-BCNR) 可將安全區域中的ControlNet 網段與危險區域中的 ControlNet 網段相互隔離。使用該模塊接入危險區域時，無需與光纖介質進行相互轉換。隔離器最多可支持 20 個適配器，距離可達 500 米。因此，1797-BCNR 能夠通過非常經濟實用的方法解決中型應用的問題。隔離器可安裝在安全區域、 2 分區或 2 區。使用 1797-BCNR 時，含標準 RG-6 四芯屏蔽電纜的網段的總允許長度取決于網段中分接器的數量。干線電纜部分無最小長度要求。含1797-BCNR 的網段在配有兩個分接器時，其最大允許接線長度為500 m (1640 ft)。額外添加分接器會減小網段的最大接線長度，如圖所示。網段上最多允許安裝 20 個分接器，此時最大接線長度為 250 m(820 ft)。
